很多SMT工厂在导入连接器、端子、排针、变压器这类元件时，会遇到同一个问题：换了几种标准吸嘴，还是吸不稳、贴偏或者中途掉料。其实问题往往不在贴片机，而在吸嘴和元件"对不上"。

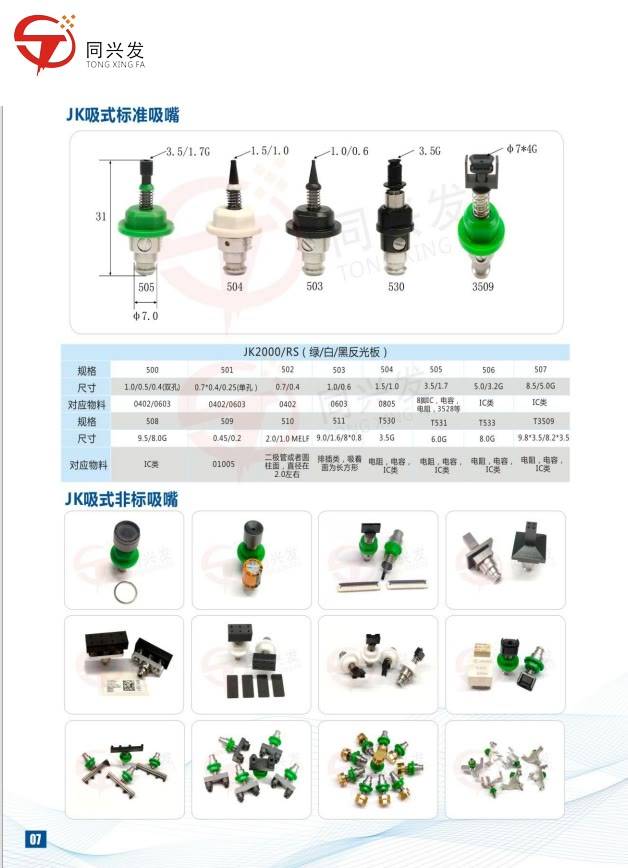

标准吸嘴是为规则的片式元件设计的。以JK2000/RS系列标准吸嘴为例，同兴发产品画册中的规格对应关系是：500对应0402/0603，502对应0402，503对应0603，504对应0805，509对应01005，505至508及T系列多用于IC类元件。这类元件顶面平整、尺寸规则，圆形吸孔就能形成稳定真空。
异形元件就不同了，常见难点有三类：
连接器、端子、排针的顶部往往有孔、槽、台阶或金属弹片，圆形吸孔贴上去会漏气，真空建立不起来，自然吸不牢。
变压器、带外壳的器件重心不在中心，贴片头高速移动时容易倾斜、甩料，单靠一个小吸孔很难稳住。
有些端子和三极管引脚细长，吸嘴压下的位置不对就可能碰到引脚，造成变形或贴装偏移。
非标（定制）吸嘴的思路是"按元件设计吸嘴"，而不是让元件去适应吸嘴。根据元件结构，通常有两种方向：

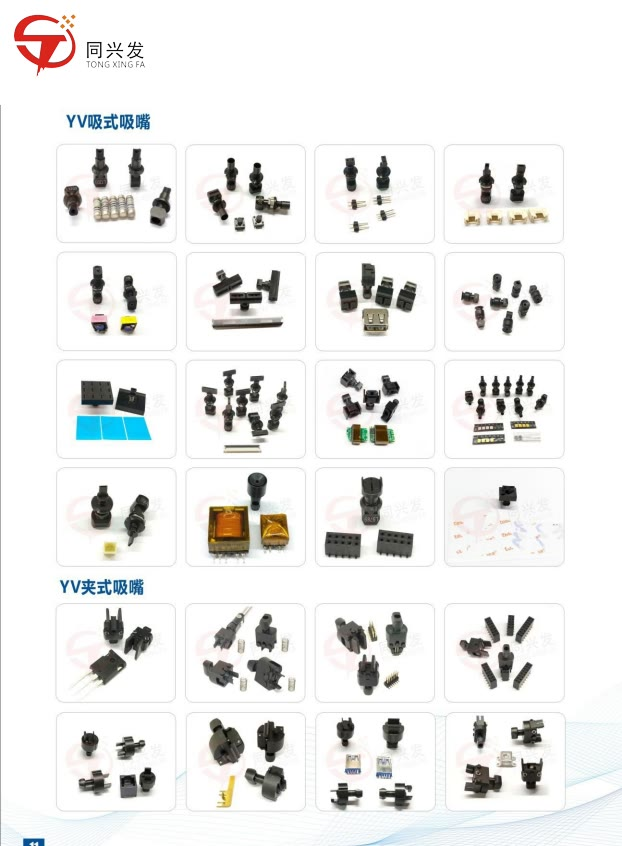

吸式非标吸嘴：把吸嘴头部做成与元件吸着面相匹配的形状，比如长方形、多孔或仿形结构，增大有效接触面积，减少漏气。画册中的JK吸式非标吸嘴、YV吸式吸嘴都属于这一类，覆盖排针、USB连接器、变压器、灯珠等多种元件。
夹式非标吸嘴：对于实在找不到可靠吸着面的元件，比如三极管、部分端子和连接器，采用机械夹持或"吸+夹"结合的方式固定元件。画册中的YV夹式吸嘴即是这一思路。
同兴发的吸嘴产品覆盖YV、JK、CN等系列，包括标准吸嘴和非标定制吸嘴，可根据客户的设备型号和元件需求进行匹配。
如果出现以下情况，建议评估非标吸嘴方案：
现有标准吸嘴型号都试过，仍然频繁掉料或抛料；
元件吸着面有孔、槽、凸起，或者面积很小；
元件较重、较高或重心偏移，高速贴装时容易歪斜；
产线还在用人工补件，希望改为自动贴装；
新产品导入了新型连接器或端子，现有吸嘴无法覆盖。
答：标准吸嘴按通用规格生产，适合电阻、电容、IC等规则元件；非标吸嘴根据具体元件的外形、尺寸和吸着面单独设计，用于连接器、端子、三极管等异形元件。
答：一般需要贴片机品牌和型号、现用吸嘴编号、元件规格书或图纸；没有图纸时，提供元件实物或清晰的多角度照片也可以先做初步评估。
答：元件顶部有足够平整的区域时，优先考虑吸式，结构简单、速度快；没有可靠吸着面或元件较重时，可考虑夹式或吸夹结合方案，具体需要根据元件结构评估。
答：通常需要在设备上重新确认吸嘴参数、吸取高度和识别设置，并进行试贴验证，确认稳定后再批量生产。
异形元件贴装难，核心是吸嘴与元件结构不匹配。与其反复更换标准吸嘴，不如从元件结构出发，选择合适的吸式或夹式非标方案。
如果您的产线正被异形元件贴装问题困扰，欢迎通过同兴发官网 txfsmt.com 留言，提供贴片机型号、元件图片或吸嘴编号，我们的技术人员会协助您分析并给出吸嘴匹配建议。
